Vamos te mostrar todas as informações sobre a leitura correta de projeto de estrutura de aço aqui neste artigo.
Interpretar corretamente um projeto de estrutura de aço é essencial para garantir uma execução segura, eficiente e econômica em qualquer obra. Desde pequenas reformas até grandes construções industriais, a leitura precisa evita retrabalhos, desperdícios e atrasos no cronograma.
Neste guia, você vai entender os principais elementos de um projeto metálico, os símbolos utilizados e aprenderá dicas práticas para fazer uma leitura técnica eficiente.
Por que a leitura correta do projeto de estrutura de aço é tão importante?
A estrutura de aço é formada por vigas, pilares, treliças e outros componentes que precisam ser montados com precisão.
Um erro de interpretação pode gerar:
- Desalinhamento estrutural
- Falhas de segurança
- Retrabalhos caros
- Atrasos na obra
Além disso, ler corretamente o projeto otimiza o uso de materiais, reduz o tempo de execução e diminui os custos operacionais.
Principais elementos de um projeto de aço
Antes de iniciar a montagem, é fundamental conhecer os documentos e informações contidas no projeto:
1. Plantas Baixas e Cortes
Mostram a posição exata dos elementos e detalhes verticais da estrutura.
2. Detalhamentos Construtivos
Informações específicas sobre:
- Tipos de perfis (W, I, H, U)
- Soldas e conexões
- Placas de base e parafusamentos
3. Tabelas de Materiais
Relacionam perfis, chapas, dimensões, pesos e tipos de aço utilizados.
4. Especificações Técnicas
Normas técnicas aplicáveis, proteção contra corrosão, tolerâncias dimensionais e inspeções obrigatórias.
Aprenda como interpretar um projeto de aço de forma prática
1. Identifique as informações básicas:
Antes de tudo, localize:
- Nome do projeto
- Escala de desenho (1:50, 1:100)
- Legenda e simbologia
- Responsáveis técnicos
⇾ Esses dados oferecem uma visão geral antes da análise técnica.
2. Entenda a planta baixa da estrutura
A planta baixa mostra a disposição dos elementos estruturais. Procure:
- Vigas, pilares, contraventamentos
- Códigos de identificação (ex: V1, P2, CT3)
- Dimensões e cotas de cada elemento
⇾ Importante verificar alinhamento e posicionamento correto das peças.
3. Analise as elevações e cortes
As elevações mostram a estrutura de frente ou de lado.
Os cortes detalham o interior da estrutura:
- Altura de vigas
- Espessura de chapas
- Ligações de soldas e parafusos
⇾ Atenção redobrada às instruções de montagem e reforços.
4. Interprete as especificações de perfis e materiais
Perfis e chapas são descritos por:
- Tipo de perfil (I, U, tubo)
- Dimensões e normas (ex: ASTM A36)
⇾ Escolher o material correto é vital para segurança estrutural.
5. Entenda a tabela de peças
A lista de materiais informa:
- Quantidade
- Dimensões
- Peso total e individual
⇾ Essencial para logística, compras e planejamento da montagem.
6. Fique atento às instruções de montagem
Alguns projetos incluem:
- Sequência de instalação
- Equipamentos recomendados
- Cuidados em soldagem e fixação
⇾ Seguir essas orientações reduz erros e agiliza a execução.

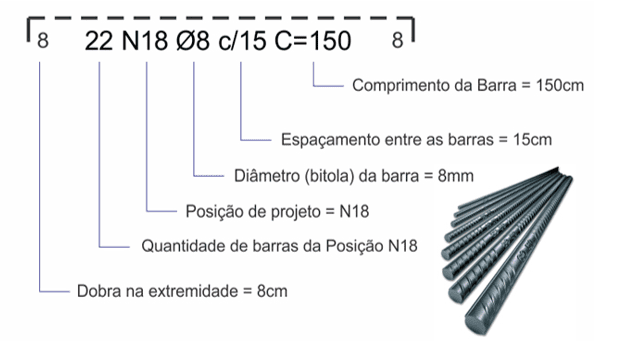

Símbolos e notações mais comuns em projetos de aço
Projetos de estruturas metálicas seguem padrões internacionais e normas brasileiras, como a ABNT NBR 8800. Alguns exemplos:
- Perfis metálicos: Ex: W200x15 (Perfil W, 200 mm de altura, 15 kg/m)
- Soldas: Tipos, dimensões e localizações de soldas
- Parafusos: Tipos de fixação, diâmetro e posicionamento
- Cotas: Medidas em milímetros de todos os elementos
⇾ Dominar essas notações é indispensável para uma execução correta.
